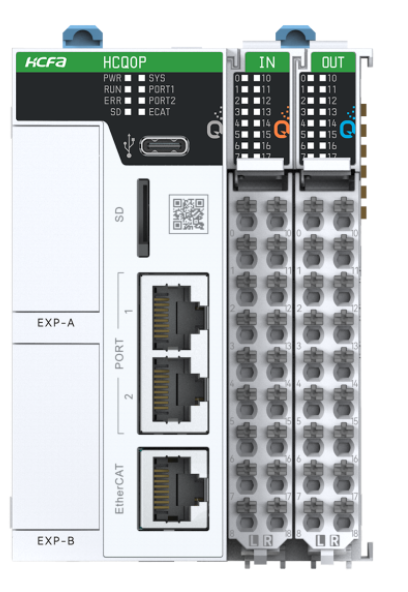

HCFA HCQ0P-1200-D4 — компактный контроллер QP-Series для задач промышленной автоматизации. Оснащен ARM-процессором, 512 MB RAM, 8 GB встроенного накопителя, 128 MB пользовательской Flash-памяти, 16 высокоскоростными цифровыми входами и 16 NPN-выходами. Поддерживает 8 осей EtherCAT, 8-осевой импульсный вывод 200 kHz, 3 Ethernet-порта (2 Ethernet + 1 EtherCAT), 2 порта RS485, USB и SD-карту. Поддерживаемые протоколы: Modbus RTU/TCP, EtherCAT, EtherNet/IP, OPC UA и CANopen через опциональную карту. Питание — 24 V DC, рабочая температура от -10 до +55 °C, степень защиты IP20.
Описание
Спецификация
Файлы
SEO title
Аналоги
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| IP-защита изделия | IP20 |
| Тип охлаждения | Естественное воздушное охлаждение |
Тип установленного процессора | |
| Установленный процессор | ARM Cortex |
ОЗУ | |
| Предустановленная память | 0.5 ГБ |
Установленный накопитель | |
| Объем памяти Flash | 128 МБ |
| Тип накопителя | HDD |
| Объем накопителя №1 | 8 ГБ |
Интерфейсы для накопителей | |
| Слоты SD | 1 |
Слоты расширения | |
| Общее число слотов | 2 |
| Максимальное количество подключаемых модулей | 16 |
Операционная система и ПО | |
| Предустановленная ОС | Linux OS |
| Способ конфигурирования | IEC 61131-3, Лестничная диаграмма, Структурированный текст, Последовательная функциональная диаграмма, Диаграмма функциональных блоков, Релейно-контактная схема |
Цифровой ввод | |
| Количество каналов DI | 16 |
| Тип дискретного входа | Мокрый контакт |
| Приемник/Источник | Приемник, Источник |
| Каналов измерения частоты/импульсов | 8 |
| Максимальная частота | 200 кГц |
Цифровой вывод | |
| Количество каналов DO | 16 |
| Тип (транзистора, реле) | Открытый коллектор |
| Приемник/источник | Приемник (NPN) |
| Максимальный ток на выходе | 250 мА |
| Выходное напряжение | 5~24 В |
Сетевые порты | |
| Количество Ethernet-разъемов | 3 |
| Количество 10/100 Mb Ethernet | 3 |
Порты ввода-вывода | |
| Всего последовательных портов | 2 |
| Количество разъемов RS-485 | 2 |
| Количество разъемов USB | 1 |
Протоколы связи | |
| Промышленные протоколы | CANopen master, EtherCAT master, EtherNet/IP adapter, EtherNet/IP scanner, Modbus TCP client, Modbus TCP server, Modbus RTU master, Modbus RTU slave |
Размеры | |
| Ширина | 70.3 мм |
| Глубина | 81.9 мм |
| Высота | 122 мм |
Электропитание | |
| DC входное напряжение | 20.4...28.8 В |
Требования к условиям использования | |
| Рабочая температура | -10...55 °C |
| Влажность | 10-95% |
Сертификация и поддерживаемые стандарты | |
| Сертификаты | CE |
HCFA HCQ0P-1200-D4 — QP-Series контроллер с EtherCAT, 16DI/16DO, 2xRS485 и 24V DC
