Решения для синхронизации точного времени на промышленных объектах от компании Kyland

Для построения эффективной и работоспособной АСУ ТП на предприятиях применяется немалое количество различного сетевого оборудования, к которому можно отнести шлюзы протоколов, преобразователи интерфейсов, маршрутизаторы и коммутаторы и многое другое. Но еще одним немаловажным элементом, в случаях масштабной системы автоматизации или необходимости синхронизации по времени различных АСУ ТП, а в особенности при автоматизации электрических подстанций и иных критически важных объектов, является внедрение систем синхронизации точного времени. К ним можно отнести серверы реального времени, распределители и конвертеры сигналов.

Компания Kyland является одним из тех производителей промышленного оборудования, который, основываясь на многолетнем опыте разработок различных решений для сетей коммуникаций, особое внимание уделяет развитию решений для построения систем точного времени.

Системы точного времени от компании Kyland

Система точного времени позволяет синхронизировать оборудование в сети по специальным протоколам с эталонным временем, что обеспечивает точность совершаемых операций, и их строгое выполнение, при обмене передаваемой информацией. Полученные данные о времени сверяются со всеми устройствами в сети и автоматически синхронизируются, после чего ведущее устройство точного времени продолжает дальнейший мониторинг системного времени и его корректировку в случае выявления асинхронности.

Применение систем синхронизации точного времени позволяет согласовать временные точки начала и завершения определенного процесса в сети. Например, это может быть определение моментов возникновения и устранения происшествий, таких как потеря связи или авария, с регистрацией данных о событиях на сервере в системе управления.

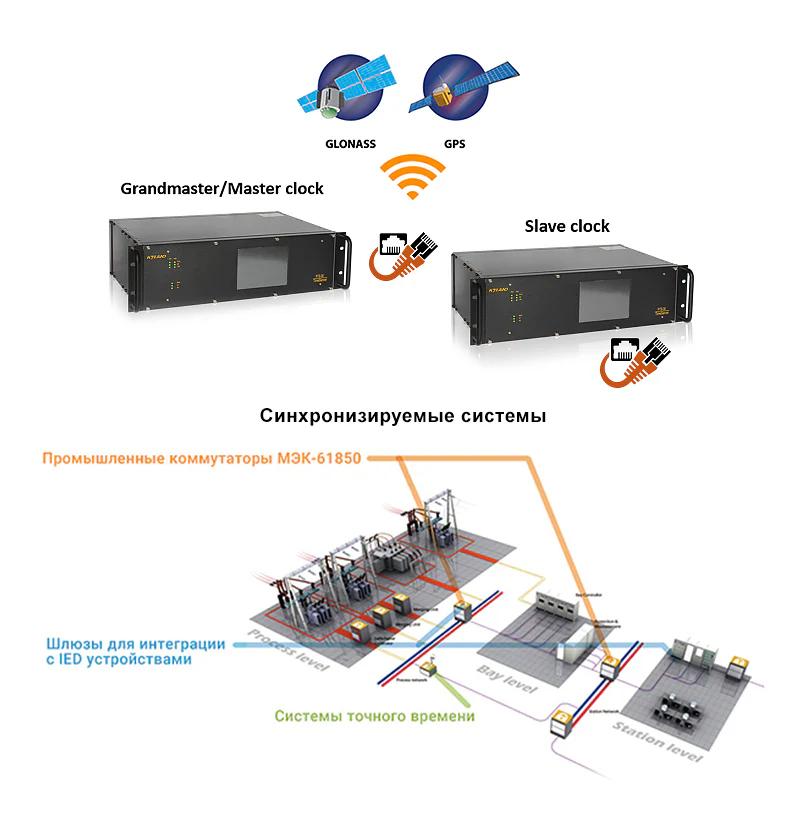

Серверы точного времени представляют собой первичные серверы (Grandmaster/Master), которые синхронизуются по спутниковым системам ГЛОНАСС или же GPS с абсолютным временем и отправляют сигналы точного времени на синхронизируемое оборудование в сети, или же вторичные серверы точного времени (Slave), которые подключаются к серверам Master с целью разделения поступаемой нагрузки и ее снижения на последних. Далее по протоколам NTP (Network Time Protocol), PTP (Precision Time Protocol) или IRIG (Inter Range Instrumentation Group), выступающим в качестве источников наземного времени в сети, преобразуют полученную информацию в сигналы точного времени такие как 1PPS (1 Pulse per second), IRIG-B или TOD (Time of Day). Полученные сигналы передаются по физическому кабелю, что несмотря на ограничение дальности передачи указанных сигналов, в свою очередь способствует повышению их точности. Наибольшая точность по протоколу PTP достигается при подключении точка – точка, где по отношению к следующему сегменту сети, вторичный сервер, после синхронизации с верхним уровнем выступает в роли первичного устройства.

В своем модельном ряде оборудования компания Kyland имеет несколько серий серверов точного времени, с различными физическими и техническими характеристиками.

В случае возникновения таких ситуаций как наличие в имеющейся сети большого количества устройств и необходимости их синхронизации, компания Kyland представляет решение в виде оборудования для распределения сигналов точного времени.

Серия распределителей PTD-10 обеспечивает дополнительное количество выходных портов с последующим подключением устройств для синхронизации времени. С помощью настроек возможна компенсация задержки прохождения сигналов в физической среде для поддержания высокой точности синхронизации времени.

Серия PTC2000 в свою очередь выступает как шлюз протоколов синхронизации времени и служит для преобразования сигналов времени по протоколу IRIG-B в PTP, NTP/SNTP и TOD или IRIG-B в PTP, NTP/SNTP и TOD.
